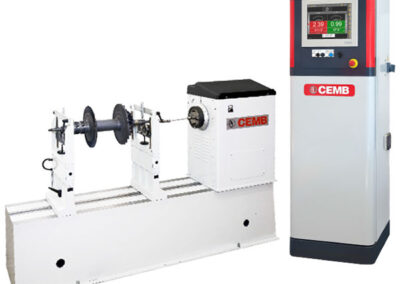

Z300-G-GV
La Z300-G-GV è una macchina equilibratrice progettata da CEMB per l’equilibratura dinamica di rotori fino a 450 kg. È ideale per numerose applicazioni industriali. La macchina è dotata di trascinamento a giunto cardanico e motore a velocità variabile. Questa combinazione consente di adattare facilmente il regime di rotazione alle diverse tipologie di rotanti da testare.
Grazie a questa configurazione, l’equilibratrice garantisce elevata precisione di misura e grande affidabilità. Inoltre, offre una notevole versatilità operativa. Per questo motivo risulta adatta a officine di manutenzione, reparti produttivi e laboratori di controllo qualità.
La macchina utilizza strumentazione di misura B11 e integra trasduttori di forza piezoelettrici installati all’interno delle basi dei supporti. In questo modo è possibile rilevare con grande accuratezza lo squilibrio del rotore durante la rotazione. Inoltre, è disponibile anche una versione con doppio sistema di trascinamento. In questo caso il sistema combina giunto cardanico e cinghia. Di conseguenza si amplia ulteriormente il campo di utilizzo della macchina.
Applicazione
Una coppia di supporti rigidi ha la funzione di sostenere il rotante da equilibrare, appoggiato su equipaggi a rulli ad altezza variabile. Questa configurazione consente di adattare rapidamente la macchina a rotori con dimensioni e geometrie differenti, migliorando la stabilità e l’accuratezza delle operazioni di equilibratura. I sensori piezoelettrici integrati nei supporti rilevano le forze generate dallo squilibrio e permettono di ottenere misure affidabili anche in presenza di rotori complessi o ad alta velocità.
Scheda tecnica della Z300-G-GV
La macchina è progettata per garantire precisione e affidabilità nelle operazioni di equilibratura industriale. Grazie alla sua configurazione, consente di lavorare con rotori di dimensioni e pesi differenti, mantenendo elevata sensibilità di misura e un ampio campo di velocità di equilibratura.
-
Peso massimo rotante simmetrico: 450 kg
-
Diametro massimo rotante: 1000 mm
-
Diametro perni del rotante: 5 ÷ 100 mm
-
Sensibilità massima di equilibratura: 0,8 g·mm
-
Velocità di equilibratura (strumentale): Rpm 90 ÷10000
