Z750-G-TC

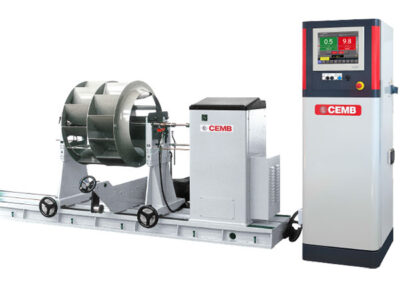

La Z750-G-TC è una macchina equilibratrice progettata per l’equilibratura dinamica di rotori industriali di medie dimensioni, ideale per applicazioni in officine meccaniche, manutenzione industriale e produzione. Questa equilibratrice appartiene alla serie di macchine a supporti rigidi e garantisce elevata precisione, affidabilità operativa e rapidità di misura durante le operazioni di bilanciatura.
La macchina è dotata di doppio trascinamento, con giunto cardanico e cinghia con tensionamento manuale, una soluzione che consente grande versatilità nell’equilibratura di differenti tipologie di rotanti. Questo sistema permette infatti di adattare la trasmissione del moto alle diverse geometrie dei componenti, migliorando la stabilità durante la rotazione e aumentando la precisione delle misurazioni. La strumentazione B9 assicura inoltre una lettura accurata dello squilibrio e facilita le operazioni di correzione.
Applicazione
Grazie alla sua configurazione, questa equilibratrice è particolarmente adatta per l’equilibratura di alberi, rotori, ventole, turbine e altri componenti rotanti utilizzati in ambito industriale. L’elevata sensibilità dello strumento consente di individuare anche minimi squilibri, migliorando l’affidabilità e la durata dei componenti meccanici.
Scheda tecnica della Z750-G-TC
La macchina è progettata per garantire elevate prestazioni nell’equilibratura dinamica di rotori industriali. Di seguito sono riportate le principali specifiche tecniche che definiscono le capacità operative della macchina.
-
Peso massimo rotante simmetrico: 1100 kg
-
Diametro massimo rotante: 1580 mm
-
Diametro perni del rotante: da 10 a 100 mm
-
Sensibilità massima di equilibratura: 2 g·mm
-
Velocità di equilibratura (strumentale): da 90 a 10.000 rpm
Queste caratteristiche tecniche la rendono una soluzione affidabile e precisa per l’equilibratura di numerosi componenti rotanti, migliorando l’efficienza operativa e la qualità del processo di bilanciatura
Immagini
