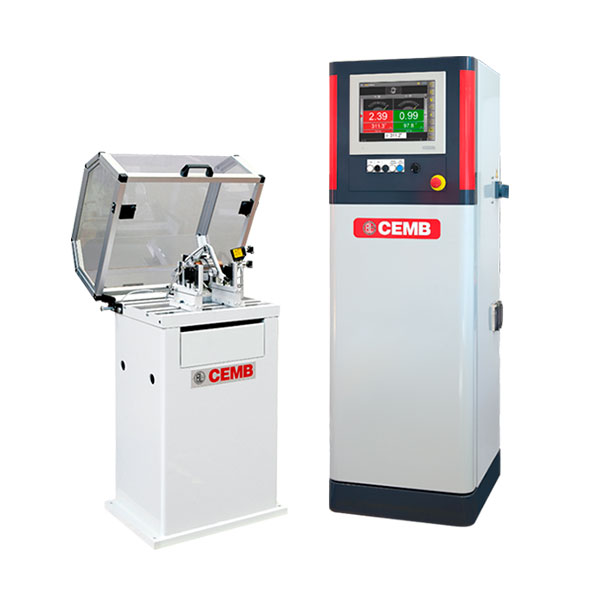

Z5-TC – Macchina equilibratrice con trascinamento a cinghia per piccoli rotanti

La Z5-TC è una macchina equilibratrice con trascinamento a cinghia progettata per l’equilibratura di piccoli rotanti. Grazie alla sua struttura compatta e alla grande versatilità operativa, essa rappresenta una soluzione professionale ideale per officine meccaniche, laboratori di manutenzione e reparti produttivi che necessitano precisione, affidabilità e rapidità nei processi di bilanciatura.

Applicazione della macchina equilibratrice

La particolare costruzione del dispositivo di trascinamento della Z5-TC consente di utilizzare la macchina equilibratrice sia con la cinghia posta sopra il rotante sia con la cinghia posizionata inferiormente in modo fisso. Questa caratteristica rende il macchinario estremamente flessibile e adatto a diverse tipologie di componenti rotanti.

La base in acciaio della macchina equilibratrice può essere semplicemente appoggiata su un banco da lavoro oppure fissata a un solido basamento per garantire maggiore stabilità durante l’equilibratura. Questa configurazione permette di ottimizzare il metodo di lancio e ridurre i tempi di utilizzo dell’equilibratrice in base alla tipologia di rotante da bilanciare.

Sulla base è montato un ritto snodato che sostiene la fotocellula (o trasduttore magnetico) per il rilevamento della posizione dello squilibrio. Il sistema garantisce la sincronizzazione automatica della filtratura del segnale, migliorando la precisione della misurazione. La fotocellula installata sulla Z5-TC è in grado di rilevare un segno di riferimento applicato sul rotante (gesso, pennarello o nastro adesivo), assicurando un processo di equilibratura rapido ed efficiente.

Vantaggi per l’equilibratura di piccoli rotanti

La macchina equilibratrice Z5-TC offre numerosi vantaggi:

• Elevata precisione di misura

• Ampio range di velocità di equilibratura

• Struttura compatta e robusta

• Facilità di installazione

• Versatilità nel trascinamento a cinghia

Grazie a queste caratteristiche, la Z5-TC è ideale per bilanciare piccoli rotori, alberi, ventole e altri componenti meccanici di dimensioni contenute.

Scheda tecnica

Specifiche tecniche della macchina equilibratrice:

• Peso massimo rotante simmetrico: 10 kg

• Diametro massimo rotante: 260 mm

• Diametro perni del rotante: 5 ÷ 35 mm

• Sensibilità massima: 0,08 g.mm

• Velocità di equilibratura (strumentale): 90 ÷ 10.000 rpm

La Z5-TC si distingue quindi come macchina equilibratrice affidabile, precisa e versatile, progettata per garantire elevate prestazioni nell’equilibratura di piccoli rotanti in ambito industriale e artigianale.
