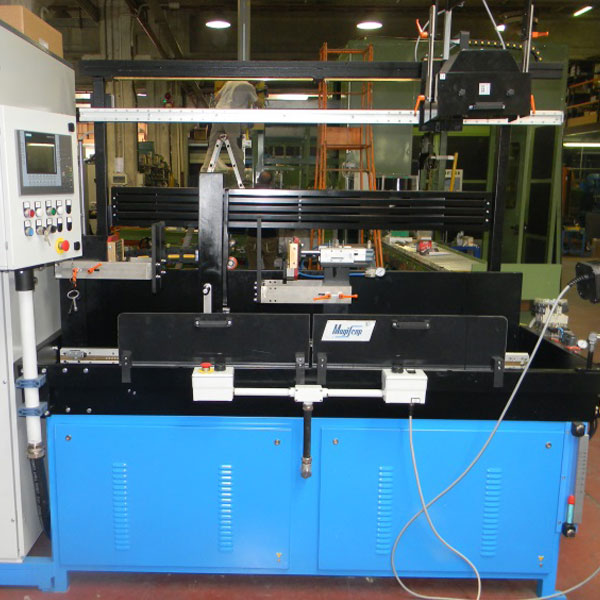

Bancali magnetici: guida completa alla magnetizzazione industriale

I bancali magnetici, conosciuti anche come banchi magnetici o sistemi per magnetoscopia, sono strumenti fondamentali per la magnetizzazione di componenti ferromagnetici di ogni dimensione, dai particolari più piccoli ai pezzi di grandi dimensioni.

Consentono di applicare il campo magnetico sia in direzione trasversale sia longitudinale, in modalità uni-direzionale o multi-direzionale, risultando ideali per controlli qualità, collaudi e verifiche non distruttive in ambito industriale.

Cos’è un banco per magnetoscopia

Un banco per magnetizzazione è un dispositivo progettato per generare un campo magnetico controllato sul componente da testare.

La struttura è studiata per garantire:

• Elevata precisione di magnetizzazione

• Sicurezza operativa

• Versatilità applicativa

• Conformità alle normative vigenti

Tecnologie per magnetizzazione trasversale

La magnetizzazione trasversale può avvenire in due modalità principali:

1. Passaggio diretto di corrente attraverso il pezzo in esame

2. Utilizzo di un conduttore centrale chiuso pneumaticamente tra le teste di magnetizzazione

Queste soluzioni permettono di adattare il sistema alle diverse geometrie dei componenti industriali.

Contatto elettrico e protezione del pezzo

Per garantire un contatto ottimale tra componente e testa di magnetizzazione, vengono utilizzati cuscinetti speciali in rame.

Questa configurazione riduce significativamente il rischio di:

• Sfiammature

• Bruciature superficiali

• Danni al materiale

Soluzioni per magnetizzazione longitudinale

La magnetizzazione longitudinale può essere realizzata con due configurazioni principali:

• Versione CEM: bobina passante a cinque spire

• Versione CEMSA: bobine multi-spire integrate nelle teste di magnetizzazione

Queste soluzioni permettono un controllo preciso del campo magnetico lungo l’asse del pezzo.

Automazione, movimentazione e gestione del liquido magnetico

I sistemi longitudinali possono essere:

• Regolati manualmente

• Configurati in modalità semi-automatica

Anche l’irrorazione del liquido magnetico può essere automatizzata.

Ogni impianto dispone di:

• Vasca di raccolta

• Sistema di ricircolo

• Compatibilità con soluzioni acquose o a base oleosa

Cabine di oscuramento per ispezioni fluorescenti

Quando richiesto, l’impianto può essere integrato con cabine di oscuramento per controlli con liquidi magnetici fluorescenti.

Le cabine includono:

• Lampade UV

• Illuminazione a luce bianca

• Supporti dedicati per l’ispezione visiva

Sicurezza e gestione dei liquidi a base petrolifera

Per l’utilizzo di liquidi magnetici a base petrolifera, CGM CIGIEMME S.p.A. prevede soluzioni dedicate, tra cui:

• Finestra di aspirazione

• Tende ignifughe per la cabina

• Vasca di raccolta sotto il banco

Questi accorgimenti garantiscono la conformità alle normative CE e la sicurezza dell’ambiente di lavoro.

Dimensioni disponibili e configurazioni personalizzate

La gamma disponibile copre uno spazio utile tra le teste di magnetizzazione da 500 mm fino a 3.000 mm.

Su richiesta, è possibile realizzare:

• Lunghezze personalizzate

• Configurazioni speciali

• Soluzioni su misura per specifiche esigenze produttive

Correnti di magnetizzazione e potenze disponibili

Le correnti utilizzabili comprendono:

• Corrente alternata (CA)

• Corrente raddrizzata semi-onda (HWDC)

• Corrente raddrizzata onda intera (FWDC)

Gli impianti possono essere:

• Monofase

• Trifase

Con potenze comprese tra 1.500 A e 12.000 A, personalizzabili su richiesta.
