Gioghi per controllo con particelle magnetiche

Guida tecnica e applicazioni

I gioghi per controllo con particelle magnetiche, noti anche come “Yoke magnetici per rilevamento difetti”, sono strumenti essenziali per l’ispezione non distruttiva di componenti metallici. Il loro principio di funzionamento si basa sull’elettromagnetismo: quando una bobina (o solenoide) viene attraversata da corrente, genera un campo magnetico. Le bobine sono avvolte attorno a un nucleo magnetico laminato che costituisce il corpo principale del giogo.

Il nucleo è dotato di contatti orientabili, grazie a snodi regolabili, che consentono di adattare il giogo alla superficie del pezzo da ispezionare. Alimentando le bobine, si creano polarità opposte alle estremità del nucleo, producendo un flusso magnetico efficace per individuare eventuali difetti superficiali.

Principio operativo dei gioghi per rilevamento magnetico

L’utilizzo dei gioghi per rilevamento magnetico prevede l’appoggio delle espansioni sul pezzo e l’applicazione simultanea di un prodotto rivelatore, che può essere umido o secco. In questo modo, cricche o difetti orientati a +/- 45° rispetto al campo magnetico diventano visibili. L’intensità del campo dipende dalla distanza tra le espansioni polari del giogo e la superficie del pezzo: minore è il “traferro”, maggiore è la forza magnetica sul componente.

Adattabilità e precisione del giogo per particelle magnetiche

I gioghi per controllo con particelle magnetiche sono progettati con snodi doppi su ogni espansione. Questa configurazione permette al giogo di adattarsi perfettamente a qualsiasi geometria del pezzo. L’aderenza ottimale tra espansioni e superficie garantisce rilevamenti precisi e ripetibili.

Altri fattori importanti includono la scelta del prodotto rivelatore, la corretta applicazione della corrente alle bobine e il posizionamento accurato delle espansioni. Combinando questi elementi, è possibile individuare difetti superficiali invisibili a occhio nudo, migliorando sicurezza e qualità dei componenti.

Vantaggi dei gioghi con particelle magnetiche

L’impiego di Yoke per ispezioni magnetiche permette di:

• Rilevare difetti superficiali senza danneggiare il pezzo.

• Adattarsi a componenti di forme complesse grazie agli snodi regolabili.

• Ottenere risultati ripetibili e standardizzati.

• Velocizzare le ispezioni rispetto ad altre tecniche non distruttive.

Grazie a questi vantaggi, i gioghi con particelle magnetiche rappresentano uno strumento indispensabile per officine, laboratori di controllo qualità e industrie che richiedono elevati standard di sicurezza.

Caratteristiche

CGM CIGIEMME S.p.A. produce l’intera gamma di gioghi: a magneti permanenti, a 230 V, a 48 V in AC e/o CC; è inoltre disponibile anche una versione alimentata da batteria portatile.

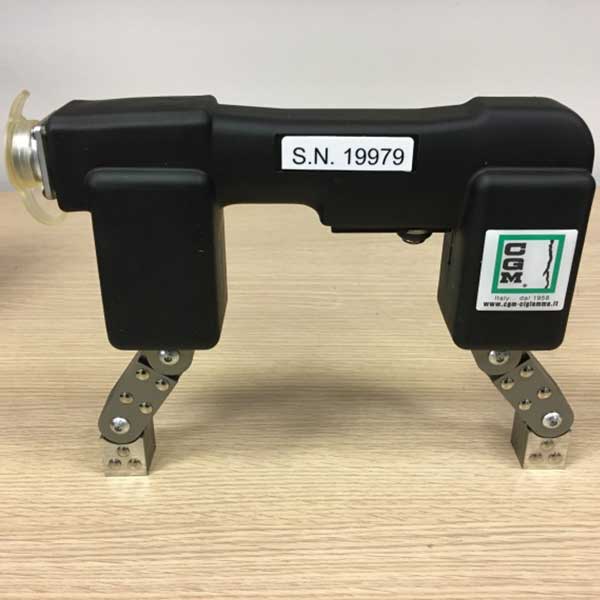

Giogo 230 V rif. 58.13

Giogo 48 V rif. 58.15

Giogo a magneti permanenti rif. 54.6/54.10
